产品概述

FED-WPM 8F功率因数控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案,12种投切编码方案。用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。适用于交流45Hz-65Hz,0.4V以下电力系统无功功率补偿的自动控制。

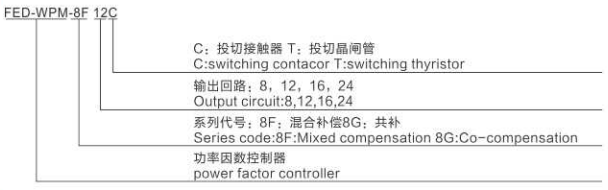

型号说明

技术参数

■ 额定电压：AC220±20%

■ 额定工作频率:45Hz65Hz

■ 欠压保护值:180V

■ 灵敏度:50mA

■ 输入电流:0-5A

■ 电流互感器:5/5至10000/5A

■ 检测电流范围:0.1-6A

■ 静态输出容量:3A240VAC

■ 动态输出容量：-12V10mA

■ 防护等级：IP40

功能特点

■ 以基波无功功率计算投切电容器容量。

■ 可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

■ 功率因数测量精度高。显示范围宽。

■ 实时显示基波功率因数。

■ 有12种编码输出方式供用户选择。

■ 最多有6种补偿方案供用户选择。

■ 最多24路输出。

■ 人机界面友好操作方便。

■ 各种控制参数全数字可调直观使用方便。

■ 具有自动运行与手动运行两种工作方式。

■ 具有过电压和欠电压保护功能。

■ 具有掉电保护功能数据不丟失。

■ 电流信号输入阻抗低≤0.01Ω。

■ 标功率因数调节范围宽。

■ 具有谐波保护功能。

使用条件

■ 海拔高度不高于2500米

■ 环境温度20°C至+50°C

■ 空气湿度在40°C时不超过50%,20°C时不超过90%

■ 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在

■ 安装地点无剧烈震动
