产品概述：

FED-GS调谐电抗器是专门为应对大量变流器应用环境而设计，采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的毎个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，在运行中大大减小了噪音和振动。电抗器均采用真空浸漆工艺，经高温热烘固化。箔绕线圈有良好的绝缘性能，整体机械强度高，防潮性能好。线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

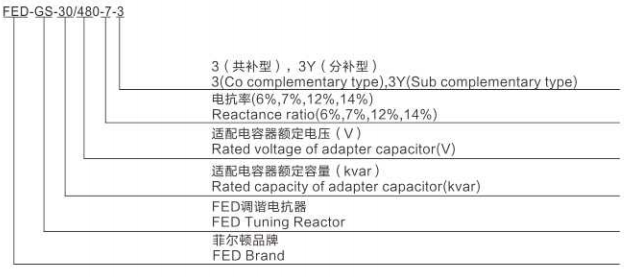

型号说明：

使用条件：

■最高海拔: 2000 米

■环境温度:25℃-+45℃。

■相对湿度:不超过 90%

■ 安装环境清洁，无导电粉尘

■ 产品特点

■ 专为谐波污染严重场合设计

■ 纯铜绕组，损耗低

■ H级绝缘等级

■ 过流能力强，可靠性高

■ 具有过温保护功能

产品功能：

■ 与滤波电容串联组成滤波补偿回路

■ 保护电容器防止谐波放大

■ 吸收部分谐波起到滤波作用

■ 7%电抗率电抗器可以有效抑制5次及以上谐波

■ 14%电抗率电抗器可以有效抑制3次及以上谐波

电气性能：

■ 额定电压:200-1000V

■ 额定容量:10-100kvar

■ 电抗率：P7、P14其他可定制

■ 电感误差:3%

■ 过电流能力:1.35n(长期运行)

■ 绝缘水平:3Kmin

■ 温升限值：铁心温升≤85K

■ 噪音：不大于45dB

■ 耐热等级：HF级

■ 绝缘等级：H级
