ESS+储能一体机是基于UP系列双向储能逆变器打造的一体化能源解决方案。ESS+提供了一种经济、自给自足的解决方案,使用户实现电能 的 高效率利用,提高用电经济性。ESS+内置UP双向储能逆变模块、磷酸铁锂储能电池包、MPPT太阳能控制器等模块。可用于光伏离网储能、峰谷 电价套利、UPS 备电等场合,满足客户多种场景下的应用需求。
产品特性:
内置能量管理系统,支持电网、电池与太阳能混合供电,实现电能的高效利用
• 市电故障10ms内切换为离网模式,为重要负载供电
• 优先使用太阳能供电,电池供电与电网供电优先级可设定
• 独特的智能负载应用程序,具备电网调峰功能
• 48VDC系统,内置隔离型逆变器模块
• 可以自定义多种使用模式:并网、离网、并网备份(备用电源)
• 可用于单相电系统/两相电系统/三相电系统(定制机型)
• 支持通过HMI监控/设置机器参数
• 高效并离网交互式逆变器,效率94%,满载情况下THD≤5%

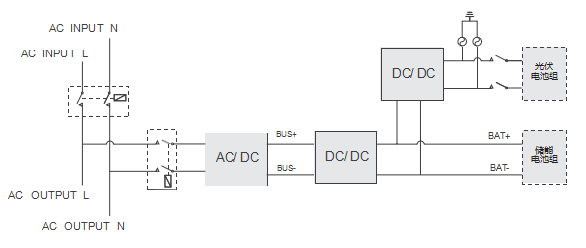

技术拓扑:
工作模式:
ESS+储能一体机具有快速高效的处理芯片,能实现电能的双向控制,智能化控制,达到能源的高度自主控制。其内置的能量管理系统会根据市电、电池状态及光伏发电状态智能调控充放电逻辑,根据峰谷电价时间自主设置充放电时间后可以达到谷电峰用,削峰填谷的作用。也 可以搭配光伏发电系统,实现能源的自发自用,自给自足。还可作为后备电源,在市电故障时为重要负载提供电能。

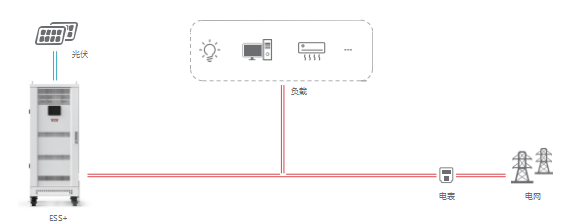

光伏优先模式
优先使用光伏能量,光伏能量不足时由电网或电池补充。光伏能量过剩时,通过电池储存, 或馈电到电网。达到 自发自用,余电上网,实现光伏能量的最大利用率。
预约使能模式
利用电池的能量储存功能,在电价较低的时段存储电能,在电价较高的时段释放电能(电池放电时不影响市电供 电),可为峰谷电价差较大的地区的用户减少用电成本。
离网用电模式
在市电发生故障断电,或无电网的情况下,逆变器切换到离网模式。太阳能继续发电,为负载提供不间断的电力 供应,剩余的光伏能量将由电池储存。
产品参数:
ESS+系列储能一体机参数
型号 | ESS5048E200 |
电池 | |
电池类型 | 磷酸铁锂电池 |
额定电压 | 51.2Vdc |
额定容量 | 200AH |
额定能量 | 10.24KWH |
电池配置 | 5. 12KWH (16串1并)*2PCS |
单体电芯规格 | 3.2V100AH |
额定工作电压范围 | 40~56Vdc |
推荐工作电压范围 | 46~54Vdc |
额定充电电流 | 100A |
推荐充电电流 | ≤100A |
PV直流输入 (选配) | |
额定输入功率 | 3kW |
额定输入电压 | 60~200V |
最大输入电压 | 200V |
启动电压 | 75V |
MPPT工作电压范围 | 75~170V |
最大输入电流 | 60A |
MPPT数量/ 最大输入组串路数 | 1 |
光伏组件利用率 | ≥99.6% |
交流输出 (离网模式) | |
额定输出功率 | 5000W |
最大输出功率 | 5500W |
离网切换时间 | <10ms |
额定输出电压 | 230V |
额定频率 | 50Hz |
额定输出电流 | 22.7A |
输出波形 | 纯正弦波 |
总电压谐波畸变率 (THDu) | 全线性负载下<3% |
空载损耗 | <50W |
交流输出 (并网模式) | |
额定功率 | 5000W |
最大输出功率 | 5500W |
额定电压 (范围) | 230V (177~267V/90~267V ) |
额定频率 (范围) | 50Hz/60Hz (47Hz~55Hz/57Hz ~65Hz ) |
额定输出电流 | 22.7A |
功率因数 | >0.95 |
总电流谐波畸变率 (THDi) | <5% |
效率 | |
最高效率 | 94% |
保护 | |
孤岛保护 | 具备 |
光伏防反接保护 | 具备 |
绝缘阻抗监测保护 | 具备 |
输出过流保护 | 具备 |
输出过压保护 | 具备 |
过温保护 | 具备 |
过载保护 | 具备 |
基本参数 | |
显示方式 | LED+LCD |
通讯方式 | RS485/CAN |
产品尺寸 (W*H*D) | 1484*557*784mm |
产品重量 | 130KG |
安装方式 | 落地式 |
系统拓扑 | 变压器隔离 |
工作环境温度 | ﹣ 20~60 ℃(散热器85℃降额) |
工作环境湿度 | 0%~95%( 设备表面无冷凝) |
冷却方式 | 智能风冷 |
防护等级 | IP20 |
最高工作海拔 | 2000m(2000m 以上需降额使用) |
保修 | 一年 |
